Fiber-ナノパルスLED 光源
|
|
|
光源 HQ501 シリーズ |
|
ファイバー出力部 FS -1,FC-2 |

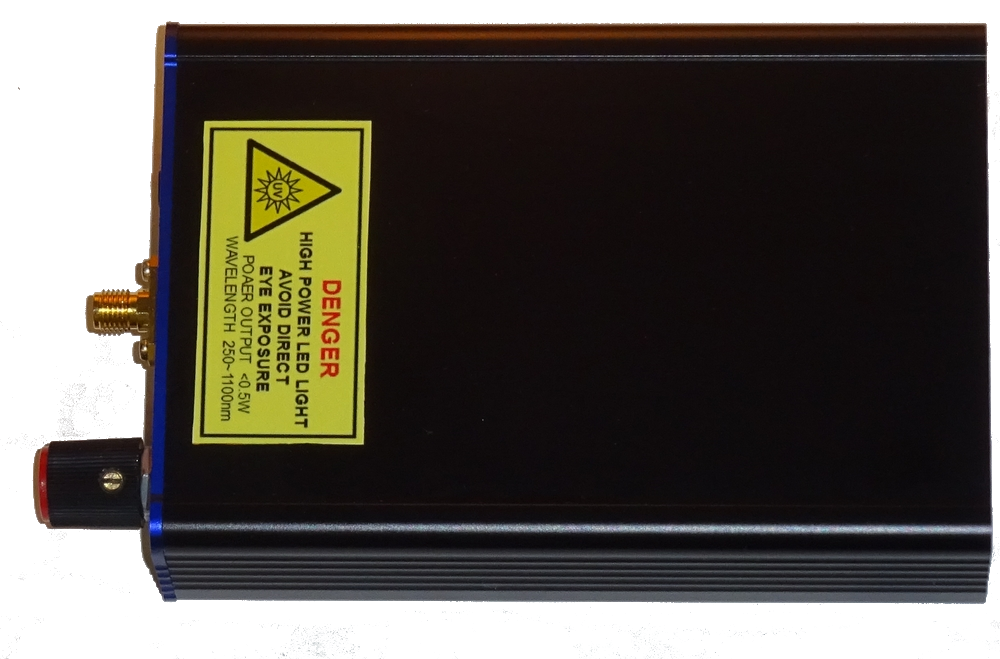

ドライバー HQ501 -PLver2
デモ機 貸し出します (Free)
・Fiber-ナノパルスLED光源HQ-501シリーズは、ドライバーHQ501ver2に、右の各種LED光源と、ファイバー出力部FS-1を結合したものです。

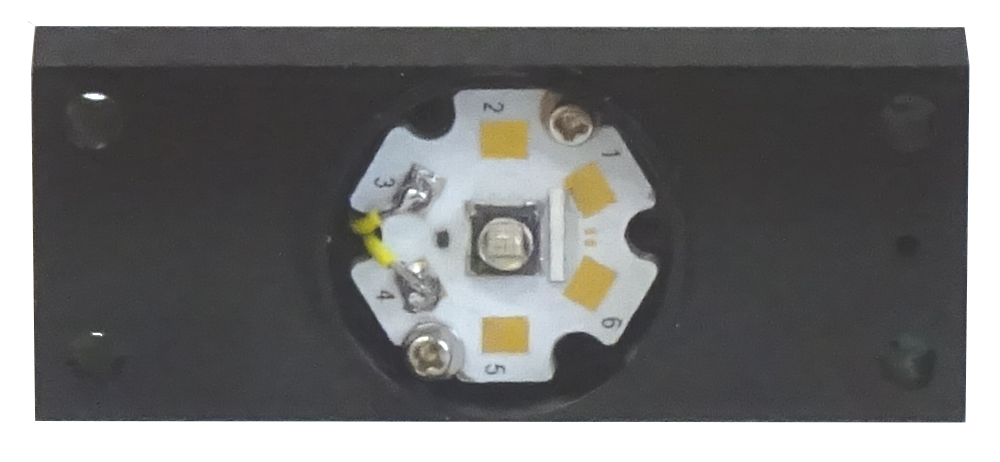

・O-ring締め付け結合により、LED交換時に位置ずれが全くなく、発光量の再現性が達成されました。

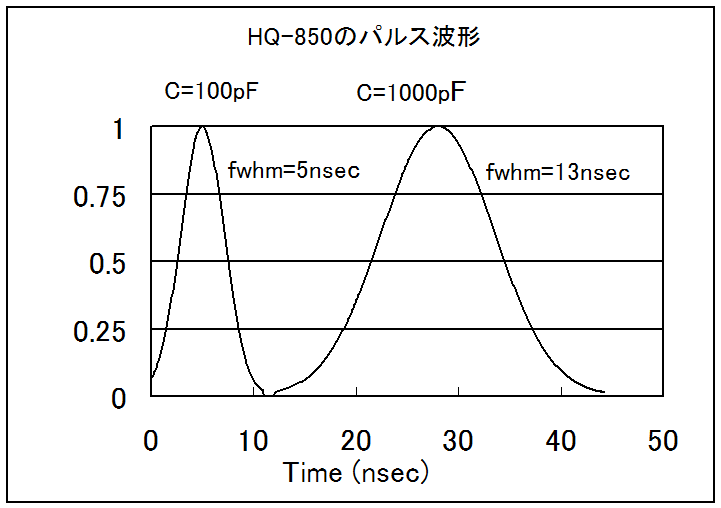

・ドライバーには、最大1MHzパルス発信器が内蔵されており、ナノパルス発振が可能です。パルス幅は、コンデンサーにより最低5nsecです(*LEDに依存)。右の表は、1000pFの場合です。

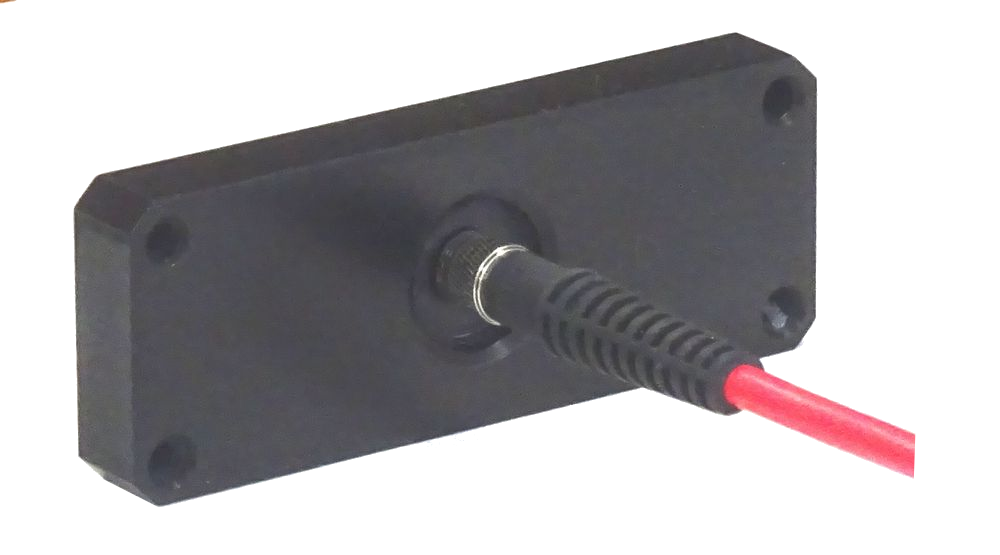

・ファイバー出力部は、SMAコネクタで、250μmのファイバーも接続可能です。なお、ファイバーは本装置に付属しておりません。
・(1)は、LEDがglass lensで蛍光分析用です。また、(2)は、Silicone Resin lensです。
その他の波長についても、ご相談に応じます
| 名前 | 波長(nm) |
パルス幅 |
光ピーク出力 (mW) |
|
|---|---|---|---|---|
|
600μm |
1000μm |
|||
HQ501-365(1)  |
365 | 9 | ≧3(6) | ≧7(15) |
| HQ501-375(2) |
375 | 12 | ≧2(4) | ≧5(10) |
| HQ501-390A(2) |
390 | 13 | ≧1.5(2) | ≧３(6) |
| HQ501-390B(1) |
390 | 12 | ≧2(5) | ≧6(１) |
| HQ501-405A(2) |
405 | 16 | ≧1(2) | ≧3(６) |
| HQ501-405B(1) |
405 | 15 | ≧0.5(1) | ≧２(4) |
| HQ501-430 |
430 | 14 | ≧1.5(2) | ≧４(8) |
| HQ501-455 |
455 | 17 | ≧2(5) | ≧6(12) |
| HQ501-475 |
475 | 18 | ≧1(3) | ≧4(8) |
| HQ501-525 |
525 | 23 | ≧0.5(1) | ≧1(2) |
| HQ501-590 |
590 | 15 | ≧1(1.5) | ≧2(4) |
| HQ501-615 |
615 | 16 | ≧0.5(1) | ≧1(2) |
| HQ501-625 |
625 | 18 | ≧2(3) | ≧４(8) |
| HQ501-660 |
660 | 15 | ≧２(4) | ≧6(12) |
| HQ501-725 |
725 | 14 | ≧1(2) | ≧5(10) |
| HQ501-740 |
740 | 13 | ≧2(3) | ≧4(8) |
| HQ501-820 |
820 | 13 | ≧２(3) | ≧5(10) |
| HQ501-850 |
850 | 13 | ≧１(2) | ≧4(8) |
| HQ501-950 |
950 | 13 | ≧4(6) | ≧8(16) |
| HQ501-White- 3500K |
400-800 | 35 | 0.5 llm | 1.5 lm |
| HQ501-White- 4000K |
400-800 | 180 | 0.5 lm | 1.5 lm |
| HQ501-White- 6200K |
400-800 | 25 | 1 lm | 2 lm |
LEDドライバー(HQ501ver2) LED光源
ファイバー出力部など
デモ機 無料で貸し出しいたします（１週間)
