ナノパルス LED 光源

構成



ドライバー HQ501-PL 38,000円〜

光源 HQ501 シリーズ 4,800円〜

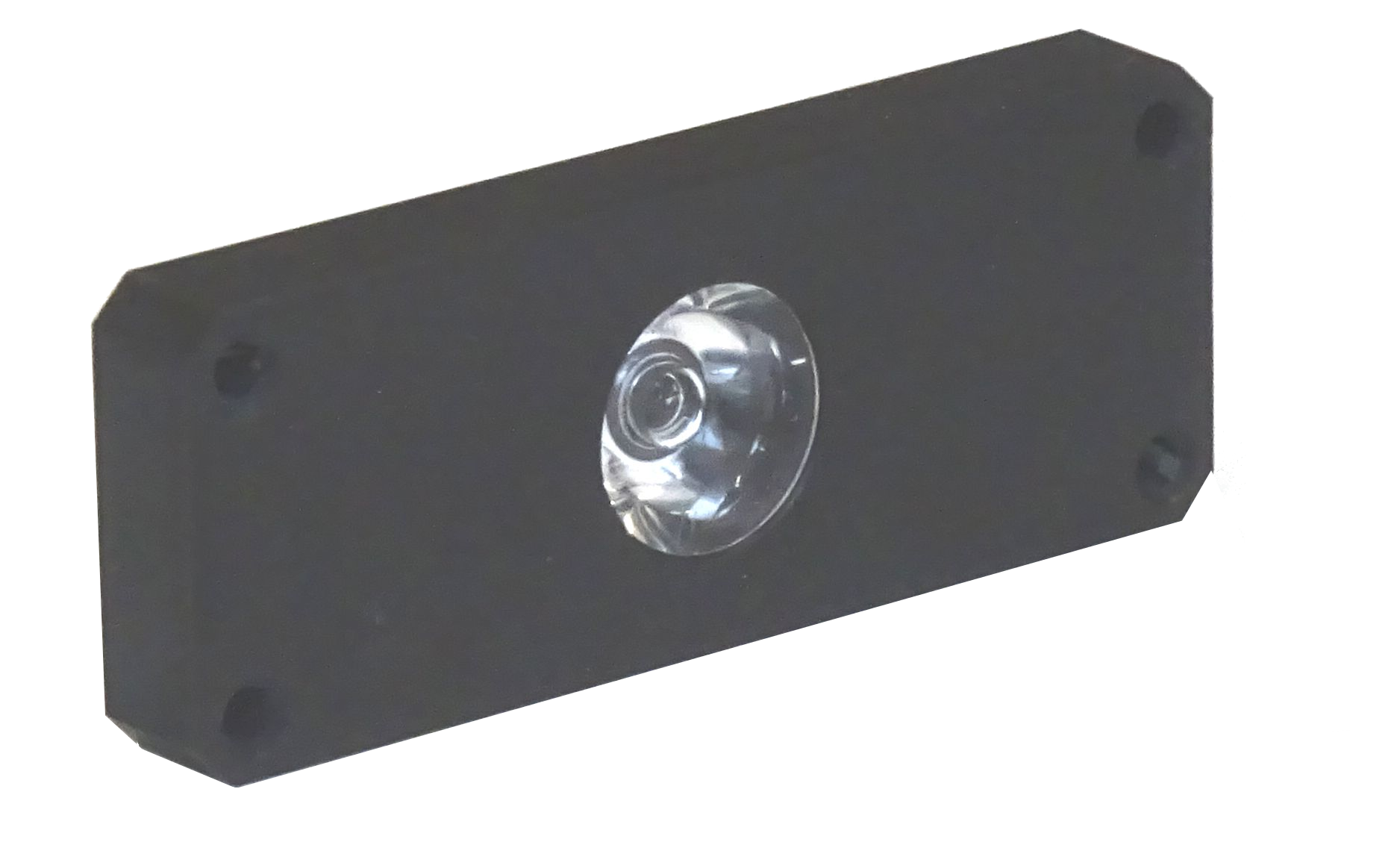

出力部 DL -1 6,800円

出力部 DUV -2 6,800円

デモ機 貸し出しします ( Free )

お問い合わせ

・ナノパルスLED光源HQ-501シリーズは、ドライバーHQ501に、右の各種LED光源と、出力部 DL-1(PMMAレンズ付)、又は、DUV-2(アルミ集光器付-UV光用)を結合したものです。

・O-ring締め付け結合により、LED交換時に位置ずれが全くなく、発光量の再現性が達成されました。

・ドライバーには、最大1MHzパルス発信器が内蔵されており、ナノパルス発振が可能です。パルス幅は、コンデンサーにより最低5nsecです(*LEDに依存)。右の表は、1000pFです。

・波長の素子によるばらつきである波長公差は、LEDによりますが、±10nmです。また、パルス幅は参考値です。

・(1)は、LEDがglass lensで蛍光分析用です。また、(2)は、Silicone Resin lensです。

 その他の波長についても、ご相談に応じます





名前 波長(nm)

パルス幅
(FMHM)
(nsec)

光ピーク出力
(mW)
()内はMax

HQ501-365(1) 365 9 ≧50(100)
HQ501-375(2) 375 12 ≧40(60)
HQ501-390A(2) 390 13 ≧40(50)
HQ501-390B(1) 390 12 ≧50(100)
HQ501-405A(2) 405 16 ≧30(60)
HQ501-405B(1) 405 15 ≧40(80)
HQ501-430 430 14 ≧30(50)
HQ501-455 455 17 ≧50(70)
HQ501-475 475 18 ≧30(50)
HQ501-505 505 18 ≧30(50)
HQ501-525 525 23 ≧10(15)
HQ501-590 590 15 ≧20(30)
HQ501-615 615 16 ≧20(30)
HQ501-625 625 18 ≧100(150)
HQ501-660 660 15 ≧60(100)
HQ501-725 725 14 ≧60(100)
HQ501-740 740 13 ≧60(100)
HQ501-810 810 12 ≧5(10)
HQ501-820 820 13. ≧60(100)
HQ501-830 830 52 ≧10
HQ501-850 850 13 ≧50(100)
HQ501-855 855 12 ≧4(8)
HQ501-870 870 16 ≧20
HQ501-950 950 13 ≧50(100)
HQ501-1020 1020 16 ≧5
HQ501-1060 1060 18 ≧5
HQ501-white-3500K 400-800 35 20 lm
HQ501-white-4000K 400-800 180 20 lm
HQ501-white-6200K 400-800 25 30 lm

LEDドライバー 38,000円〜 LED光源   4,800円〜

ファイバー出力部など 6,800円

デモ機 無料で貸し出しいたします(1週間)
