波長交換型・超安定LED光源 ( LEDファイバー光源 ) HQ421X





 LEDを交換することにより、265nm〜1650nmまでの数十種類の波長が1つのLEDドライバーで得られます。また、出力部を交換することで、光ファイバー光源(コネクタは、SMAかFCコネクタ)や、レンズ付の光源(放出角度8度〜)としても利用可能です。LEDの駆動方式に定電流駆動を採用し、出力光をフォトダイオードで計測して、フィードバック機構をもうけたことにより、出力の超安定性が達成されました。また、最初に、照射試料の位置の光量を測定しておけば、後はパソコンから自由に2倍、3倍の光量を設定できます。LED部分や、出力部(SMA,FC,Lens)は、HQ401と同一で交換可能です。

超安定出力LED光源

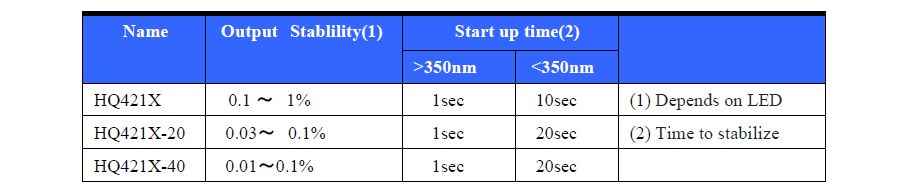

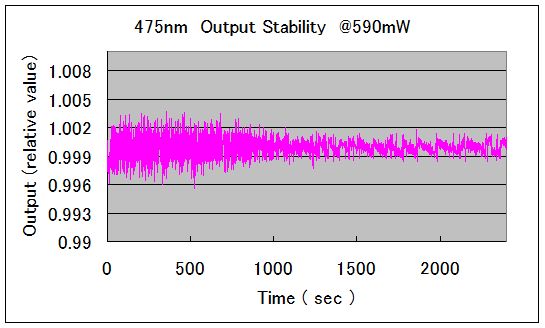

高出力LED光源(1〜3Wオーダ)を発光させると、発熱によりLEDの温度が上昇し、それに伴って、光出力が数%以上減少します(波長に依存します)。そのため、LEDの温度が一定になるまで(10分間以上)LEDの出力は変化していきます。そのために、定電流電源による駆動方式が安定性には有効だといわれてきました。しかし、この駆動方式でも熱によるLED出力の変化をなくすことはできません。光出力を安定に保つためには、定電流電源を使い、光出力をホトダイオードで検出した値が一定になるように、LEDの電流を変化させるFeedbackを行う必要があります。HQ421Xは、定電流駆動とホトダイオードによるフィードバック機構により、光出力を0.3%〜1%以内に安定にすることができます。

照射位置での出力を任意に設定可能 User フレンドリーな出力設定



 照射部分に所定の出力(mW)を照射したい時や,照射量を2、3倍にしたい時に、最初にLED出力の1点で照射部分の光量を測定しておけば、後は自由にパソコンから照射量を設定できます。ファイバーの種類や、出力コネクタ、Lensの種類に関係なく、設定できとても便利です。定電流駆動回路と、光フィードバック機構、μコンピュータ制御により、任意の出力設定がパソコンより極めて容易にできるようになりました。


照射したい位置で一度、出力を設定すれば、任意の出力をパソコンより設定可能です

LED波長 HQ401シリーズ

戻る

名前

波長 (nm)

最大電流

(mA)

出力

(mW)

HQ401-365(1)

365

600

500

HQ401-375(2)

375

500

400

HQ401-405A(2)

405

500

600

HQ401-405B(1)

405

600

500

HQ401-430

430

500

500

HQ401-455

455

500

500

HQ401-475

475

500

550

HQ401-475

475

500

550

HQ401-525

525

500

200

HQ401-590

590

280

140

名前

波長(nm)

最大電流

(mA)

出力

(mW)

HQ401-625

625

500

300

HQ401-660

660

500

500

HQ401-725

725

500

300

HQ401-810

810

500

400

HQ401-820

820

500

460

HQ401-850

850

520

320

HQ401-950

950

520

460

HQ401-W3500

400-800

500

30lm

HQ401-W4000

400-800

500

20lm

HQ401-W6200

400-800

500

25lm



LED波長 HQTシリーズ

戻る

名前

波長 (nm)

最大電流

(mA)

出力

(mW)

HQT-265

265

250

8

HQT-280A

280

80

2

HQT-280B

280

130

8

HQT-280C

280

300

35

HQT-300

300

300

20

HQT-340

340

500

6

HQT-680

680

500

400

HQT-700

700

400

100

HQT-740

740

500

200

HQT-760

760

500

250

名前

波長(nm)

最大電流

(mA)

出力

(mW)

HQT-780

760

500

300

HQT-880

880

500

400

HQT-910

910

500

400

HQT-970

970

500

400

HQT-1050

1050

500

300

HQT-1200

1200

500

50

HQT-1300

1300

500

45

HQT-1450

1450

500

22

HQT-1550

1550

500

20

HQT-1650

1650

500

16

出力は、レンズをつけた直後の値です。SMA fiberコネクタやFC fiberコネクタをつけると出力が低下します。この値は、typicalな値なので、この値を保証するものではありません。出力値は変更される場合があります。なお、同じ波長のより大きな出力値のLEDや、その他の波長のLEDも取り揃えております。一部供給できない場合もございます。お問い合わせ願います。

デモ機 無料で貸し出しいたします(1週間)
